Aerated Concrete(경량기포콘크리트)공법 개요

이 공법은 기존에 주택현장에서 온돌바닥의 구조 일부분으로 적용되어오고 있으며 기능으로는 단열, 차음, 경량화 목적으로 사용되고 있습니다. 이러한 제품 성능 장점을 바탕으로 현재 토목현장에서도 이 공법을 적용시키는 사례가 점점 증가하고 있습니다. 현재 아래와 같은 사례를 바탕으로 현재 당사에서 추진하고 있는 공법이기도 합니다.

경량기포콘크리트란?

설계기준이 제시되면 시멘트+물+기포제 가 배합비에 따라 혼합하여 원하는 단위중량, 압축강도, 열전도율을 얻어 타설 및 충전시키는 기술이다.

주요사례

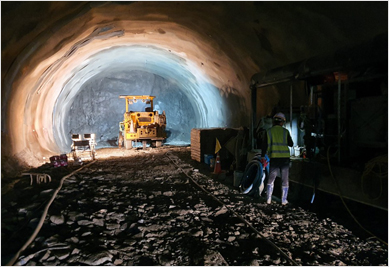

터널 공동 그라우팅

개요

  • 터널 추진중 붕락이 발생하여 붕락 공동 지점에 충전 작업 필요합니다.

공법특징

  • 1. 제품자체의 경랑화로 지보재 설치한 면에 제품 중량으로 인한 하중에 영향을 크게 주지 않는다.
  • 2. 제품은 액상 형태를 갖고 있어 유동성 및 침투성이 뛰어나 밀실한 틈사이에도 충전이 가능하고 평활도 또한 뛰어나다.
  • 3. 원재료비 사용 절감으로 공사비용 절감 효과

작업순서

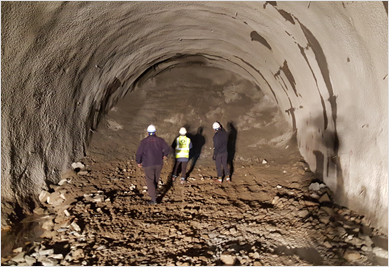

  • 1 (현장 확인) 협의 및 시공 계획 구상

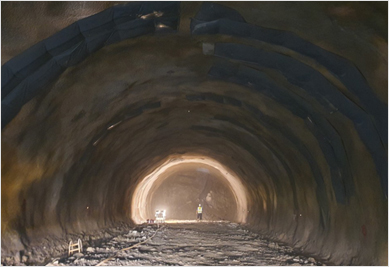

  • 2 (충전 전)지보작업

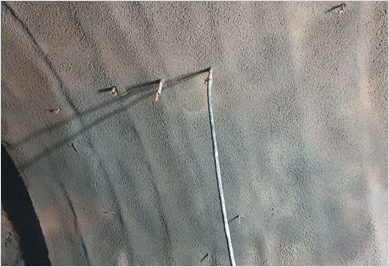

  • 3 (충전 전)주입구 설치

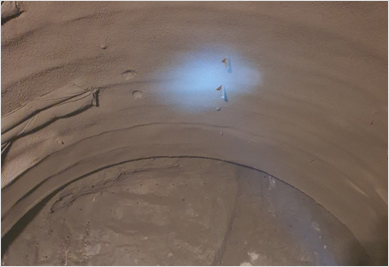

  • 4 (충전 전)숏크리트 타설

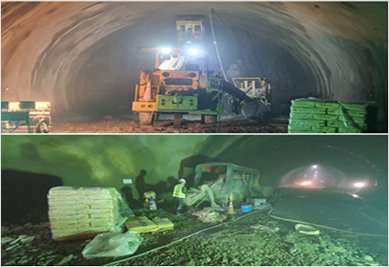

  • 5 자재 반입 및 장비 플랜트 설치

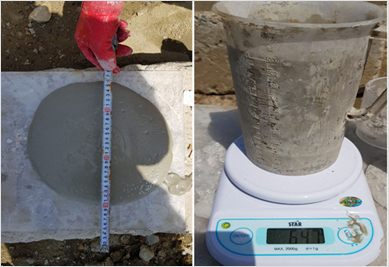

  • 6 제품 시험

  • 7 배합된 제품을 연속으로 충전작업 실시한다.

  • 8 다른 주입구로부터 OVERFLOW 가 확인되면 충전작업 종료

  • 9 현장 정리 후 철수

불용관 그라우팅

개요

  • 기존에 사용했던 관을 철거하지 않고 빈 공간을 그대로 유지하게 되면 관 부식 등 외부 압력에 의한 파손으로 지반 침하가 일어날 수 있어 지반 안정화를 위해 불용관 직접 철거 및 기존관 내부 충전함으로써 빈공간을 차단하고 패쇄시키기 위한 작업을 하고 있으며 현재는 현장에서 적용하는 공법으로는 Aerated Concrete(경량기포콘크리트)사례가 점점 증가하고 있다.

공법특징

  • 1. 약 800m 이상의 뛰어난 이송거리를 자랑함으로써 작업개소를 최소화하고 현장진행에 대한 민원문제 제기 및 안전문제 발생을 줄일 수 있다.
  • 2. 제품은 액상 형태를 갖고 있어 유동성 및 침투성이 뛰어나 좁은 틈사이로 밀실하게 충전 가능하고 평활도 또한 뛰어나다.
  • 3. 관로 폐쇄 및 철거시 발생비용 타공종 대비 경제성 (대형관 등 많은 물량 요구할 경우 매우 재료비에 있어서 유리하다.)
  • 4. 타공종 대비 폐기물 처리 소량
  • 5. 공정기간 단축
  • 6. 폐쇄 후 완전 철거시에도 용이

작업순서

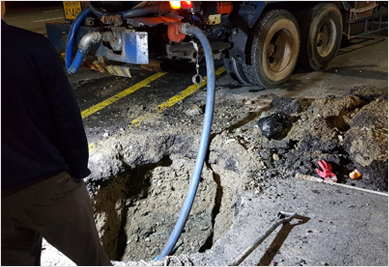

  • 1 (충전 전)기설관 내 잔여수 제거

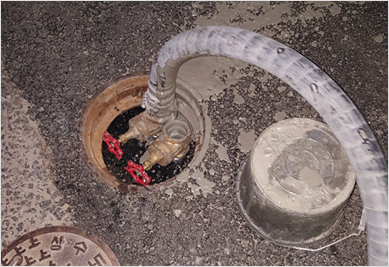

  • 2 (충전 전)주입구 및 맹판 설치

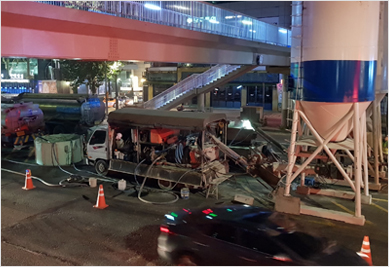

  • 3 자재 반입 및 장비 플랜트 설치

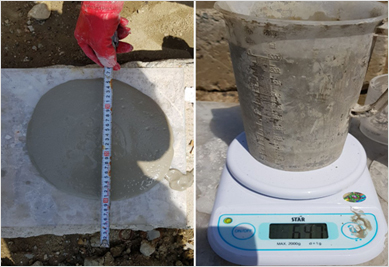

  • 4 제품 시험

  • 5 배합된 제품을 연속으로 충전작업 실시한다.

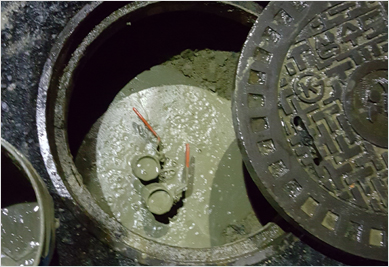

  • 6 다른 주입구로부터 오버플로우 육안 확인 후 충전 종료

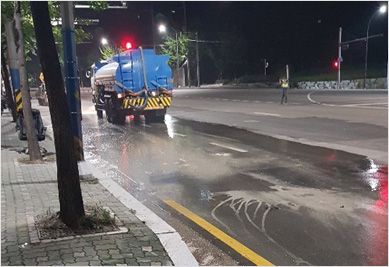

  • 7 현장 정리 후 철수

적용대상

  • 상수관, 하수관, 지역난방관, 가스관 등 모든 관

PIPE IN PIPE (기설관과 신설관 라이닝 채움)

개요

  • 기존에 설치된 관을 철거하지 않고 기설관 안에 신설관을 삽입하여 갱생하여 사용함으로써 라이닝 부분에 Aerated Concrete를 충전시켜 빈 공간을 폐쇄하고 신설관 고정시켜 보호하는 역할을 하는 공법이다. 이 공법 사례 또한 증가하고 있다.
  • 1. 신설관 보호 및 단열 효과
  • 2. 기설관 철거 없는 재사용 효과
  • 3. 모르타르 공법과 비교 적정한 압력으로 안전한 충전 (신설관에 가하는 충격 없음)
  • 4. 먼 이송거리 장점과 밀실한 충전

기타 사례

연약지반기초보강재

기초지반으로서 충분히 지지력을 갖지 않는 지반으로 침하가능성이 있어 연약지반을 보강한다.

뒤채움재

액상 형태로 채움으로써 다양한 구조물에도 적용이 가능하며 밀실하게 시공할 수 있다.

인공구조물

설계상 하중 경감 목적 경량화 콘크리트

충전재 비교표

Aerated concrete공법 (기포콘크리트) 모르타르 공법 우레탄폼 공법(경질)
구성 시멘트 + 물+기포제 시멘트 + 모래 폴리올 + 이소시아네이트
단위중량 0.4 ~ 0.7 ton/㎥ 2.1 ton/㎥ (밀도)30~45 kg/㎥
압축강도 1~3 Mpa 14.7 ~ 21 Mpa 0.09~0.35Mpa
장점 타공정 비교시 공비 저가
중량이 가벼워 적용 범위 확대
압축강도 범위내 조정 가능
지반고결 일체화
FLOW 높음		 압축강도 높음
레미콘운반으로 작업반경 좁음		 차수 우수
타공정 비교 매우 가벼움
단점 압축강도 낮음 이송거리 짧음
단위중량이 토사보다 크므로 하중을 증가시킴
고강도로 향후 철거 어려움
FlOW 낮음		 타공정 비교 재료비 고가
이송거리 짧음
환경오염 문제 발생
압축강도 매우 낮음

※ 우레탄폼 단위중량, 압축강도는 정확한 DATA가 아니므로 참고용으로 보시기 바랍니다.
